Строительство насосных станций

Насосная станция нужна там, где жидкость невозможно подать или отвести самотеком с нужным давлением, расходом и стабильностью. Такие объекты применяются в системах водоснабжения, канализации, водоотведения, дренажа, технологических линиях, на жилых, коммерческих, промышленных и инфраструктурных объектах. Правильно построенная станция обеспечивает подачу воды, перекачку стоков, поддержание давления, защиту от переполнения и устойчивую работу инженерной системы.

Строительство насосных станций и кнс — это не только монтаж насосов. В состав работ входят проектные решения, расчет производительности, подготовка площадки, устройство основания или подземной емкости, монтаж трубопроводов, арматуры, автоматики, электроснабжения, вентиляции, систем контроля, пусконаладка и оформление документации. Ошибка на любом этапе может привести к перегрузке оборудования, частым авариям, запахам, подтоплению, повышенному износу насосов или остановке всей системы.

Особенно внимательно нужно подходить к строительству канализационных насосных станций. КНС работает с хозяйственно-бытовыми, производственными или ливневыми стоками, поэтому важны герметичность, правильный подбор насосов, надежная автоматика, удобный доступ для обслуживания и защита оборудования от засоров. Для станций водоснабжения ключевое значение имеют давление, расход, резервирование, качество трубной обвязки, стабильное питание и возможность контроля рабочих параметров.

Стоимость строительства насосной станции может начинаться от 2 500 000 рублей. Точная цена зависит от назначения станции, производительности, глубины монтажа, типа емкости, состава насосного оборудования, условий участка, объема земляных и монолитных работ, требований к автоматике, электроснабжению и пусконаладке.

Какие насосные станции строят

Насосные станции различаются по назначению, конструкции, производительности и условиям работы. Для небольшого объекта может быть достаточно компактной станции с одним или двумя насосами. Для жилого комплекса, производственной площадки или крупной территории требуется расчетная система с резервным оборудованием, шкафами управления, датчиками уровня, аварийной сигнализацией и удобным обслуживанием.

В строительстве применяются разные типы станций:

• канализационные насосные станции для перекачки хозяйственно-бытовых, производственных или смешанных стоков;
• насосные станции водоснабжения для подачи воды и поддержания давления;
• повысительные насосные станции для объектов, где существующего давления недостаточно;
• дренажные насосные станции для отвода грунтовых, дождевых и технических вод;
• ливневые насосные станции для перекачки воды с территорий, парковок, дорог, площадок;
• технологические насосные станции для производственных процессов;
• локальные станции для частных объектов, коттеджных поселков, складов и коммерческих зданий.

Выбор типа станции зависит от задачи. Например, КНС должна учитывать состав стоков, объем притока, глубину подводящего трубопровода, высоту подъема и расстояние до точки сброса. Станция водоснабжения рассчитывается по расходу, требуемому давлению, количеству потребителей, режиму работы и необходимости резервирования.

Что входит в строительство насосной станции

Комплекс работ определяется проектом и условиями объекта. В одних случаях требуется только монтаж готовой емкости с насосами и подключение к существующим сетям. В других — строительство полноценного инженерного сооружения с котлованом, монолитным основанием, обвязкой, наружными сетями, электрикой и автоматикой.

В состав работ могут входить:

• анализ исходных данных, технических условий и проектной документации;
• подбор места размещения станции с учетом сетей, подъезда техники и обслуживания;
• расчет производительности, напора, объема приемной емкости и режима работы;
• разработка котлована, водопонижение или дренаж при необходимости;
• устройство основания, подготовка плиты, анкеровка или монтаж емкости;

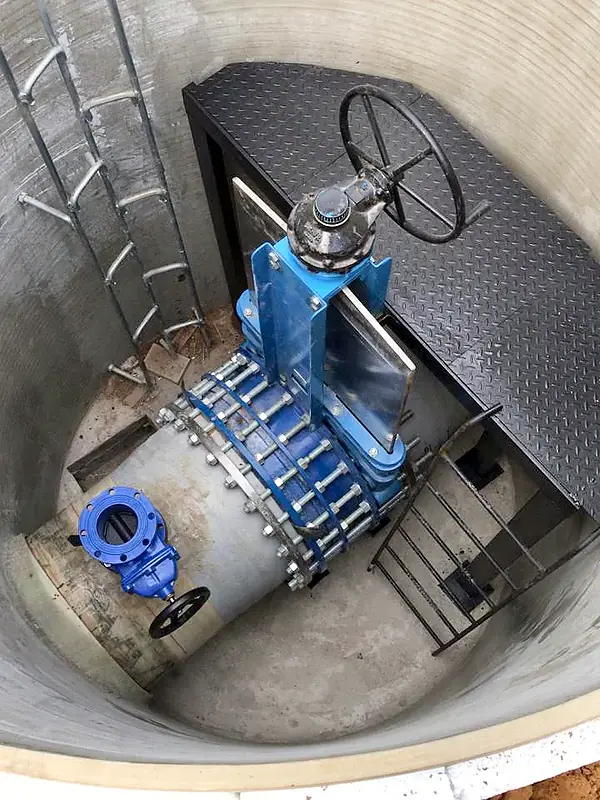

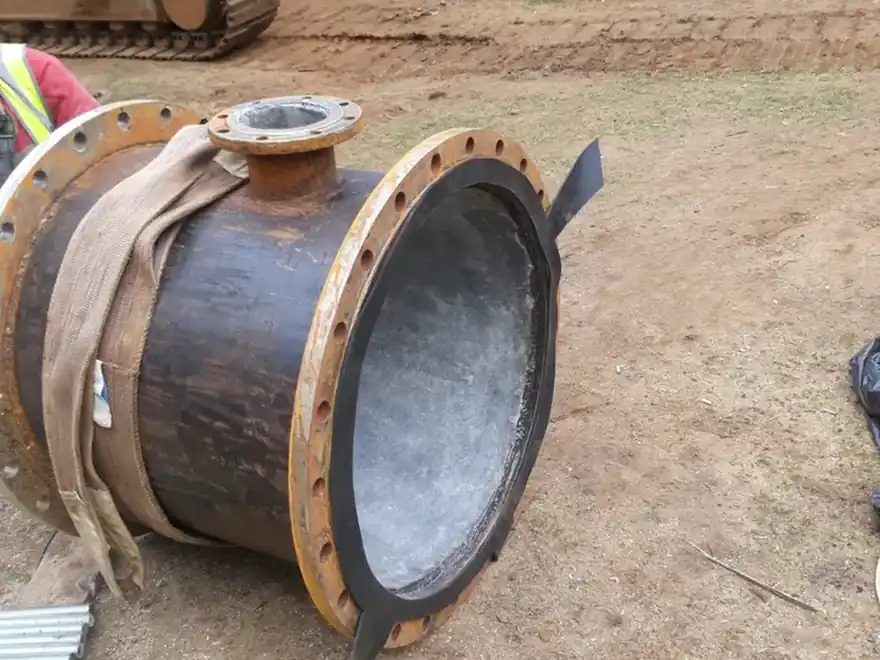

• монтаж насосного оборудования, трубной обвязки, задвижек, обратных клапанов, фильтров;
• подключение подводящих и отводящих трубопроводов;
• устройство вентиляции, люков, лестниц, площадок обслуживания;
• монтаж шкафов управления, датчиков уровня, автоматики и сигнализации;
• подключение электроснабжения и резервных решений при необходимости;
• пусконаладочные работы, проверка режимов, настройка автоматики;
• оформление исполнительной документации и передача объекта в эксплуатацию.

Для заказчика важно, чтобы станция была не просто установлена, а полностью готова к работе. Это означает, что оборудование подобрано по расчету, трубопроводы подключены правильно, автоматика реагирует на уровни и аварийные режимы, насосы работают без перегрузки, а доступ к обслуживанию не вызывает сложностей.

Проектирование насосной станции

Проектирование — ключевой этап строительства насосной станции. От него зависит, будет ли система справляться с реальной нагрузкой. Если насосы выбраны без расчета, возможны две проблемы. Недостаточная производительность приведет к переполнению, слабому давлению или задержкам в перекачке. Избыточная мощность вызовет частые включения, повышенный износ, лишние расходы на оборудование и нестабильную работу.

При проектировании учитываются:

• назначение станции и тип перекачиваемой жидкости;
• расчетный расход и максимальные пиковые нагрузки;
• высота подъема и длина напорного трубопровода;
• диаметр подводящих и отводящих сетей;
• глубина заложения труб и уровень входящего потока;
• объем приемного резервуара;
• количество основных и резервных насосов;
• требования к автоматике, сигнализации и диспетчеризации;
• условия электроснабжения;
• доступ для технического обслуживания;
• требования к пусконаладке и дальнейшей эксплуатации.

Для КНС особенно важно рассчитать объем приемной камеры и режим включения насосов. Оборудование не должно включаться слишком часто, но и переполнение станции недопустимо. Для водоснабжения важны стабильное давление, защита от сухого хода, плавный пуск, резервирование и работа при переменном расходе.

Этапы строительства насосной станции

Строительство начинается с подготовки площадки и проверки исходных данных. На участке уточняется расположение существующих коммуникаций, глубина подводящих труб, место установки станции, подъезд техники, уровень грунтовых вод и возможность подключения электропитания. После этого выполняются земляные, монтажные и пусконаладочные работы.

Обычно процесс включает несколько этапов:

• изучение проекта, технических условий и схем инженерных сетей;
• вынос точки размещения станции на участок;
• подготовку площадки, ограждение рабочей зоны, организацию подъезда;
• разработку котлована с учетом глубины и размеров станции;
• устройство основания, песчаной или бетонной подготовки;

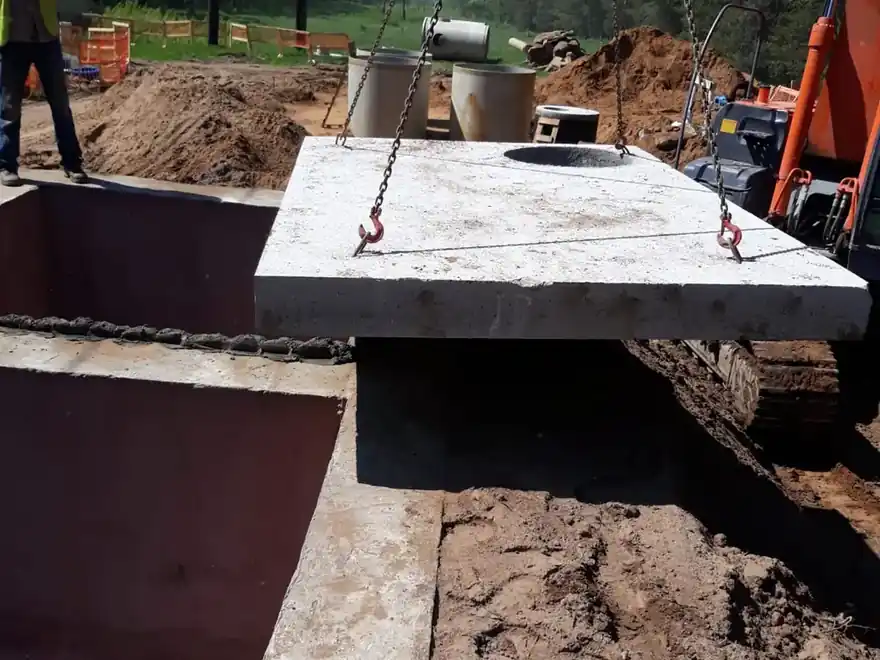

• монтаж корпуса станции, резервуара или железобетонной конструкции;

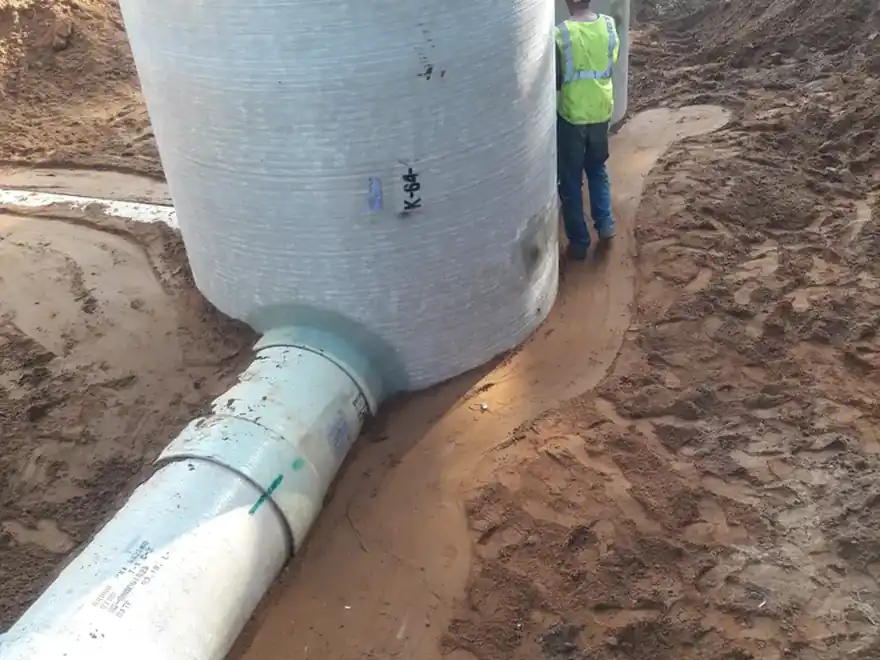

• подключение входящего и напорного трубопровода;

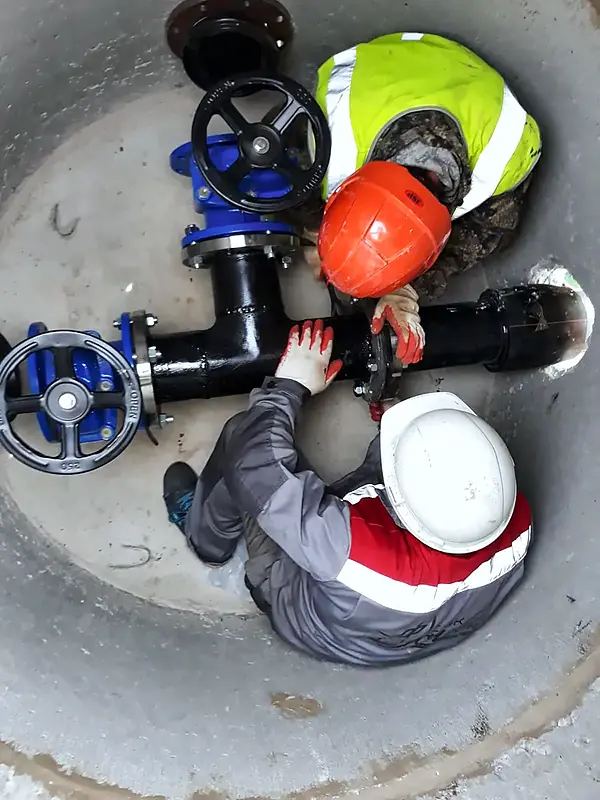

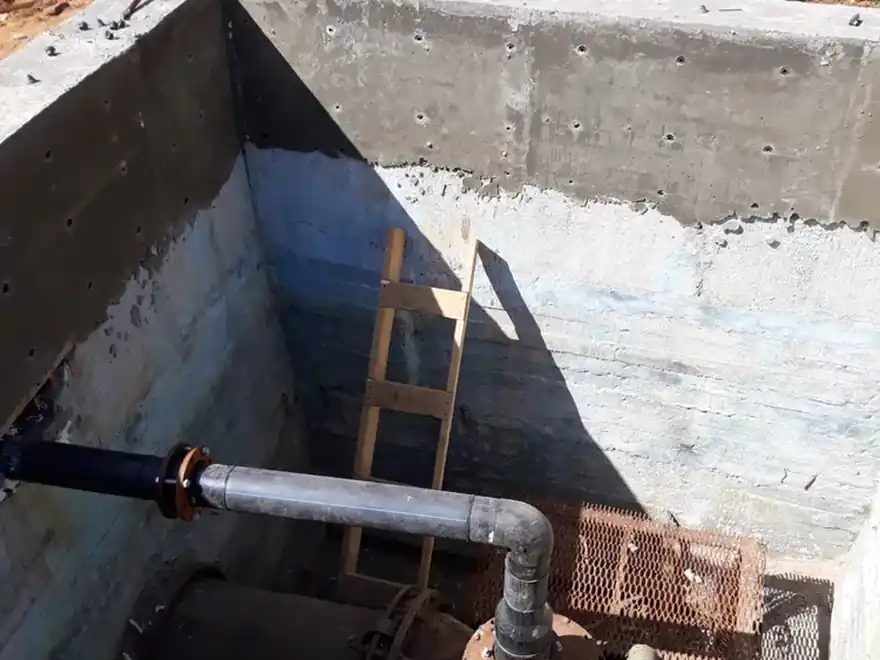

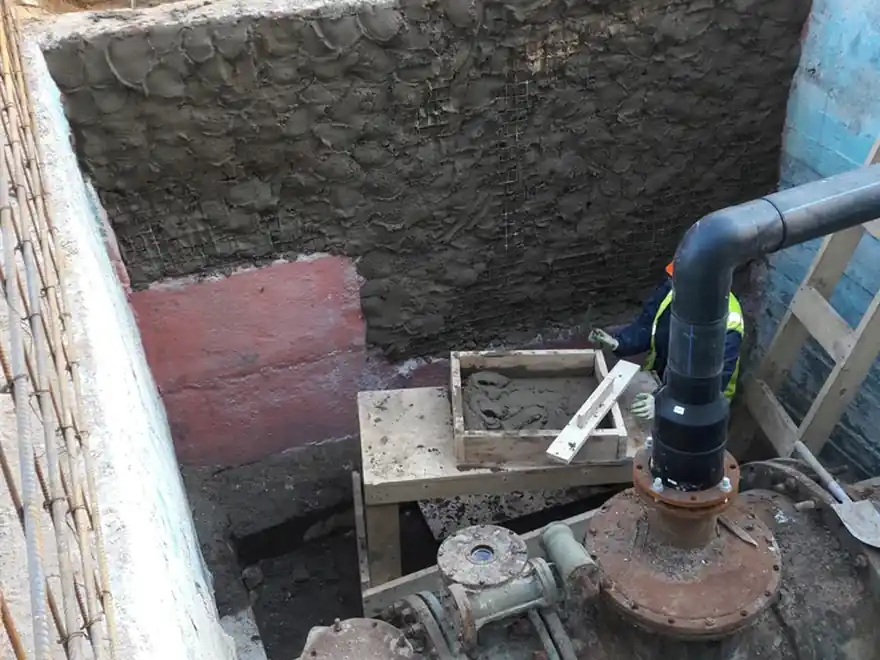

• установка насосов, арматуры, направляющих, люков, лестниц, площадок;
• монтаж электрики, шкафов управления, датчиков и автоматики;
• проверка герметичности, правильности подключений и работы оборудования;
• пробный запуск, настройка режимов, проверка аварийных сигналов;
• обратная засыпка, восстановление территории, оформление документов.

На сложных участках дополнительно может потребоваться водопонижение, укрепление стенок котлована, дренаж, монолитные работы, перенос коммуникаций или временная организация водоотведения. Эти вопросы нужно решать до начала активного монтажа, чтобы не останавливать стройку в процессе.

Канализационные насосные станции

КНС применяется, когда стоки невозможно отвести самотеком. Это часто бывает на участках со сложным рельефом, при большой удаленности от коллектора, глубоком расположении сетей, строительстве подвалов, производственных объектов, коттеджных поселков, торговых зданий и жилых комплексов. Станция принимает стоки в резервуар, после чего насосы подают их в напорную линию.

Качественная КНС должна быть рассчитана по притоку, глубине, напору, составу стоков и режиму работы. Важно правильно подобрать насосы, обратные клапаны, задвижки, систему контроля уровня и аварийную сигнализацию. Для удобства обслуживания предусматриваются люки, направляющие, лестницы, вентиляция и возможность безопасного доступа к оборудованию.

Неправильно построенная КНС быстро становится проблемным узлом. Возможны частые засоры, запахи, переполнение, отказ насосов, обратный ток, шум, повышенная нагрузка на электрику и регулярные аварийные вызовы. Поэтому при строительстве канализационной насосной станции нельзя экономить на расчете, герметичности, автоматике и качестве монтажных работ.

Насосные станции водоснабжения

Насосные станции водоснабжения применяются для подачи воды, повышения давления и поддержания стабильного расхода. Они могут работать от скважины, резервуара, централизованной сети или накопительной емкости. Такие станции востребованы на частных участках, в административных зданиях, на производствах, складах, в торговых объектах, коттеджных поселках и инженерных комплексах.

При строительстве станции водоснабжения учитывается количество потребителей, пиковый расход, требуемое давление, длина трубопроводов, высота подачи, режим работы и наличие резервного оборудования. Для защиты системы применяются датчики давления, автоматика, гидроаккумуляторы, частотные преобразователи, фильтры, обратные клапаны и защита от сухого хода.

Станция должна обеспечивать стабильную работу без резких перепадов давления и перегрузки насосов. Поэтому важно не просто купить насос, а собрать систему из совместимых элементов, правильно выполнить обвязку и настроить режимы работы.

Пусконаладка и проверка работы

После монтажа насосная станция должна пройти проверку. Пусконаладка показывает, как оборудование работает в реальных условиях. Проверяется направление вращения насосов, герметичность соединений, работа обратных клапанов и задвижек, включение по датчикам уровня или давления, аварийные режимы, сигнализация, автоматика и защита оборудования.

Для КНС проверяется прием стоков, работа насосов в разных уровнях, переключение основного и резервного оборудования, отсутствие обратного тока и корректность аварийного сигнала. Для станции водоснабжения проверяется давление, частота включений, стабильность подачи, работа автоматики, защита от сухого хода и отсутствие протечек.

Пусконаладка нужна не для формальности. Она позволяет выявить ошибки до передачи объекта в эксплуатацию: неправильное подключение, некорректные настройки, слабые соединения, неверно подобранный режим или недостаточную производительность.

Что влияет на стоимость строительства насосной станции

Цена зависит от назначения станции, глубины монтажа, производительности, количества насосов, типа корпуса, объема резервуара, сложности котлована, состава автоматики, требований к электроснабжению и объема подключаемых сетей. Также учитывается тип грунта, уровень грунтовых вод, необходимость водопонижения, условия подъезда техники и требования к восстановлению территории.

На стоимость влияют:

• тип станции — КНС, водоснабжение, дренаж, ливневая или технологическая система;
• расчетная производительность и напор;
• количество рабочих и резервных насосов;
• глубина установки и размер котлована;
• материал корпуса или конструкция железобетонной камеры;
• длина и диаметр подводящих и напорных трубопроводов;
• состав запорной арматуры и трубной обвязки;
• уровень автоматизации и диспетчеризации;
• наличие резервного питания;
• объем земляных, монолитных и восстановительных работ;
• требования к исполнительной документации и сдаче.

Предварительная стоимость от 2 500 000 рублей может использоваться как ориентир. Для точной сметы нужны исходные данные: назначение станции, расход, напор, глубина сетей, план участка, проект или техническое задание, требования к оборудованию и условия монтажа.

Контроль качества и документация

Качество насосной станции подтверждается не только внешним осмотром. Проверяются скрытые работы, основание, герметичность емкости, подключение труб, монтаж насосов, арматура, электрика, автоматика, вентиляция, люки, доступ к обслуживанию и результаты пусконаладки. Если часть элементов закрывается грунтом или конструкциями, они должны быть приняты до обратной засыпки.

В комплект документов могут входить исполнительные схемы, акты скрытых работ, паспорта оборудования, сертификаты на материалы, документы на насосы и автоматику, протоколы испытаний, журналы работ и инструкции по эксплуатации. Такой комплект помогает эксплуатировать станцию, обслуживать оборудование и быстро разбираться в системе при ремонте или модернизации.

FAQ

Чем КНС отличается от обычной насосной станции?
КНС предназначена для перекачки канализационных, ливневых или производственных стоков. Обычная насосная станция водоснабжения работает с подачей воды и поддержанием давления. У них разные насосы, автоматика, требования к герметичности, вентиляции, обслуживанию и режиму работы.

Когда нужна канализационная насосная станция?
КНС требуется, если стоки нельзя отвести самотеком в коллектор или септик. Это бывает при сложном рельефе, большой удаленности точки сброса, глубоком расположении сетей, строительстве подземных помещений или подключении объекта ниже уровня существующей канализации.

Можно ли установить насосную станцию без проекта?
Для небольших локальных решений иногда используют рабочую схему, но для серьезных объектов проект необходим. Он определяет производительность, напор, глубину, тип насосов, объем емкости, обвязку, автоматику и порядок подключения к сетям.

Сколько насосов должно быть в станции?
Количество насосов зависит от нагрузки и требований к надежности. Часто применяют схему с рабочим и резервным насосом. На крупных объектах может быть больше оборудования, чтобы станция продолжала работать при пиковом притоке или обслуживании одного из насосов.

Что будет, если насосы подобрать с запасом по мощности?
Избыточная мощность не всегда полезна. Насосы могут часто включаться и выключаться, работать в невыгодном режиме, быстрее изнашиваться и создавать лишнюю нагрузку на систему. Подбор должен выполняться по расчету.

Нужно ли обслуживать насосную станцию после запуска?
Да. Периодически проверяются насосы, арматура, автоматика, датчики, уровень загрязнений, герметичность, электрические соединения и состояние приемной камеры. Регулярное обслуживание снижает риск аварий и продлевает срок службы оборудования.

Можно ли построить насосную станцию на участке с высоким уровнем грунтовых вод?
Можно, но требуется учитывать водопонижение, устойчивость котлована, герметичность корпуса, анкеровку емкости, дренаж и защиту оборудования. Такие условия должны быть учтены до начала монтажа.

Что входит в пусконаладку?
Пусконаладка включает проверку оборудования, автоматики, датчиков, направления вращения насосов, герметичности, рабочих и аварийных режимов. После настройки станция должна работать в расчетном режиме без перегрузок и сбоев.

Какие данные нужны для расчета стоимости?
Понадобятся назначение станции, расчетный расход, требуемый напор, глубина подводящих сетей, длина напорной линии, план участка, требования к автоматике, электроснабжению, резервированию и условиям обслуживания. Если есть проект, смету можно подготовить точнее.
